產品簡介
冶自歐博在線輪廓儀是包含測量長度、寬度、厚度，及頭尾缺陷、鐮刀彎、對角線、斜切量等功能于一體的大型檢測設備。其中，長度測量基于德國的Polytec測長儀，厚度測量基于激光切片技術。根據不同的應用場景和工藝需求，寬度以及頭尾缺陷、鐮刀彎等檢測采用不同的技術原理進行測量，主要包括雙目立體視覺及激光切片方式。爐前、粗軋前的板坯輪廓測量，多采用激光切片方式測量板坯長、寬、厚及拱形等參數，分段剪前與切頭、切尾、定尺剪前多采用雙目立體視覺測量其鋼板的頭尾缺陷、鐮刀彎等，定尺剪后成品測量采用雙目立體視覺與激光切片結合方式進行測量其寬度、切斜量、鐮刀彎、對角線等參數。
在線輪廓檢測儀整體設備安全無傷害，測量精度滿足中厚板的現場需求，能覆蓋中厚板從加熱爐到成品區的過程及成品檢測，產品功能可定制，易于搭配組合，其中剪前輪廓儀可與一級自動化配合實現優化分段、優化剪切等，參與過程控制。爐前、粗軋前及定尺剪后輪廓儀可與二級配合可實現自動復驗及數據上傳，實現產品判級、并為自動噴印等功能提供數據，提供整板的輪廓信息到工廠信息系統，可供二次分析，優化三級計劃及軋制優化。
產品優勢
? 使用高亮頻閃光源使圖像拍攝更加清晰。
? 使用雙目視覺技術對被測鋼板的跳動、傾斜、側偏，進行有效識別補償。
? 鋼板的長度、寬度、厚度可根據溫度、材質自動動態補償。
? 采用工業級相機以及非均勻線性矯正技術、固定圖像線性噪聲矯正技術、電子曝光技術、相關雙采樣技術、雙曝光技術、智能模型學習技術極大的提高了設備的整體精度和可靠性。
? 專業吹掃裝置，有效的避免了水氣粉塵對系統的影響。
? 全數字系統、自動標校、智能自檢，減輕了使用單位的維護工作。
? 采用了先進的雙目標定技術，有效地消除了鏡頭畸變、鋼板傾斜、鋼板跳動對測量的影響。
? 實現了以太網等多種接口數據的傳輸通信，通訊接口靈活可根據用戶需求定制。

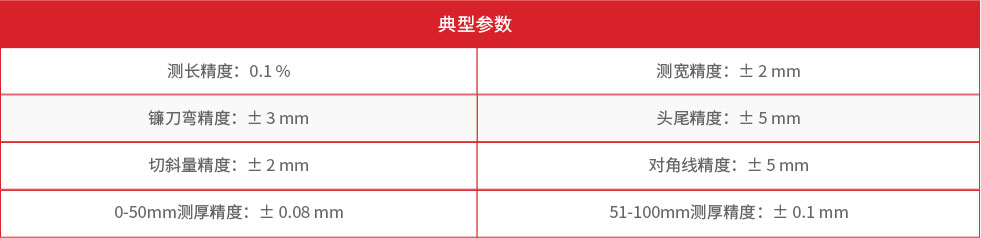

典型參數

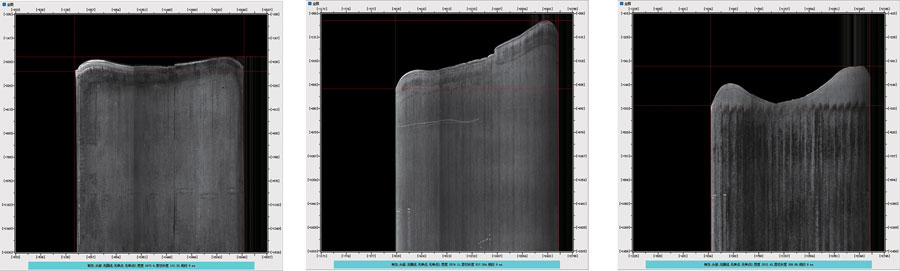

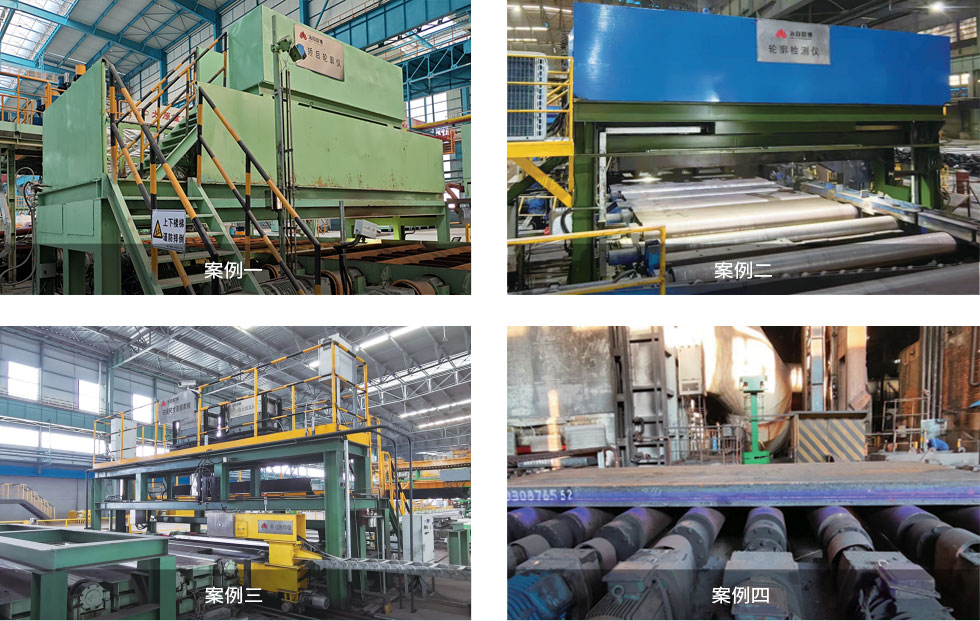

應用展示
